Straight Flute Machine Tap HSSE-Co UNC DIN 371/376 TiCN

Kortools
Main warehouse:
Select a variant to see available quantity pcs.
with VAT without VAT
Price €9.97

Shipping costs are not included in the price.

pcs.
Shipping time: 24 hours
Ask about the product
Click Available to show variants with 24h shipping


Opis produktu

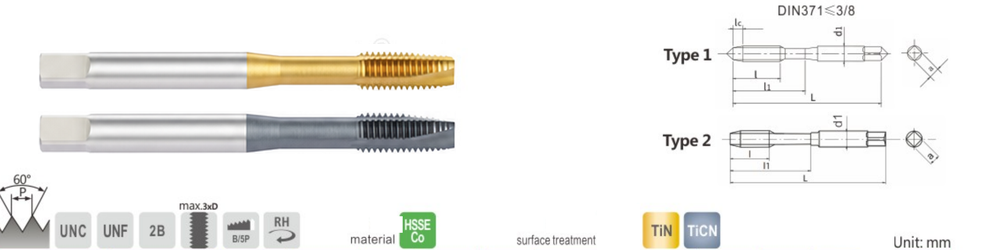

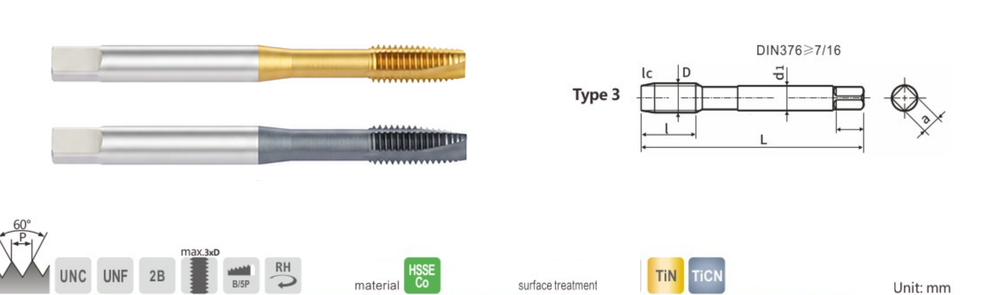

Gwintownik prosty UNC DIN 371 - narzędzie i geometriaGwintownik prosty UNC DIN 376/374 - narzędzie i geometria

Gwintownik maszynowy prosty do gwintów calowych UNC (Unified National Coarse), wykonany zgodnie z normą DIN 371 (trzpień wzmocniony, rozmiary No4-40 do 3/8-16) oraz DIN 376 (trzpień zredukowany, od 7/16-14 do 5/8-11). Proste rowki wiórowe ze śrubowo zaostrzoną częścią skrawającą typu spiral point, dzięki czemu narzędzie wypycha wióry do przodu, przed narzędzie, co czyni je optymalnym do otworów przelotowych. Wykonanie z HSSE-Co (HSS-E, stal szybkotnąca z dodatkiem kobaltu) z powłoką TiCN zapewnia wysoką trwałość i odporność na ścieranie.

Zastosowanie

  • nacinanie gwintów calowych UNC w otworach przelotowych
  • gwintowanie z wysoką prędkością na obrabiarkach CNC i konwencjonalnych
  • naprawy i serwis maszyn w standardzie calowym (amerykańskim)
  • gwinty w płytach, kołnierzach i detalach z dostępem na wylot otworu

Konstrukcja spiral point jest sztywna i odporna, a wióry są usuwane w kierunku posuwu, dlatego narzędzie sprawdza się w otworach przelotowych i przy pracy z wysoką wydajnością.

Specyfikacja

ParametrWartość
Typ gwintuUNC (calowy zgrubnozwojowy, Unified National Coarse)
Norma wykonaniaDIN 371 (No4-40 - 3/8-16) / DIN 376 (7/16-14 - 5/8-11)
Geometria rowkaprosty (spiral point), część skrawająca śrubowo zaostrzona
Kierunek cięciaprawoskrętny (RH)
Klasa dokładności gwintu2B (tolerancja ANSI)
Faza (stożek skrawający)forma B (5×P)
Zalecana głębokość gwintowaniamax 3×D
MateriałHSSE-Co (HSS-E, stal szybkotnąca kobaltowa, min. 4,5% Co lub min. 2,6% V)
PowłokaTiCN (węglikoazotek tytanu, kolor szaroniebieski)
Zakres rozmiarówNo4-40 UNC - 5/8-11 UNC (13 rozmiarów)

Dostępne rozmiary i wymiary

RozmiarNormaSkok P (mm)KlasaDł. całk. L (mm)Dł. gwintu l (mm)Szyjka l₁ (mm)Faza lᴄChwyt d₁ (mm)Kwadrat a (mm)Otwór pod gwint (mm)
No4-40 UNCDIN 3710,6352B5611185×P3,52,72,3
No5-40 UNCDIN 3710,6352B5611185×P3,52,72,6
No6-32 UNCDIN 3710,7942B5612205×P432,8
No8-32 UNCDIN 3710,7942B6313245×P4,53,43,4
No10-24 UNCDIN 3711,0582B7016245×P64,93,9
No12-24 UNCDIN 3711,0582B8017255×P64,94,5
1/4-20 UNCDIN 3711,272B8019295×P75,55,1
5/16-18 UNCDIN 3711,4112B9022375×P86,26,6
3/8-16 UNCDIN 3711,5882B10024415×P1088
7/16-14 UNCDIN 3761,8142B10025485×P86,29,4
1/2-13 UNCDIN 3761,9542B11029485×P9710,8
9/16-12 UNCDIN 3762,1172B11030485×P11912,2
5/8-11 UNCDIN 3762,3092B11032525×P12913,6

Wymiary wg katalogu Shaoshi 2024, str. 22 (seria SA622), w mm. DIN 371 = trzpień wzmocniony, DIN 376 = trzpień zredukowany. Klasa gwintu 2B wg ANSI. Faza lᴄ podana w skokach gwintu P. Otwór pod gwint = zalecana średnica wiertła przed gwintowaniem.

Dobór powłoki do materiału

PowłokaZastosowanie
TiN (złota)powłoka uniwersalna; stal konstrukcyjna, węglowa i stopowa do ok. 900 MPa, żeliwo, metale nieżelazne. Podnosi trwałość i zmniejsza tarcie względem narzędzia niepowlekanego.
TiCN (szaroniebieska)twardsza i bardziej odporna na ścieranie niż TiN; stal o podwyższonej wytrzymałości, stal nierdzewna, stal hartowana do ok. 45 HRC, materiały ciągliwe.
TiAlN (antracytowa)najwyższa odporność termiczna; obróbka na sucho lub z MQL, materiały twarde i trudnoskrawalne, stal nierdzewna, tytan, Inconel, żeliwo; dopuszcza wyższe prędkości skrawania.

Ten produkt ma powłokę TiCN: twardsza i bardziej odporna na ścieranie niż TiN; stal o podwyższonej wytrzymałości, stal nierdzewna, stal hartowana do ok. 45 HRC, materiały ciągliwe. Twardość ok. 3000 HV, odporność termiczna do ok. 400°C - wymaga dobrego chłodzenia.

Co to jest faza?

Faza to stożkowa część skrawająca na czole gwintownika (tzw. część zbierająca), na której rozłożone jest wstępne nacięcie gwintu na kilku pierwszych zwojach. Im dłuższa faza, tym łatwiejsze wejście w materiał, ale tym dalej od dna otworu kończy się pełny gwint. Faza (stożek skrawający) forma B, 5 zwojów gwintu. Dłuższa faza sprzyja otworom przelotowym.

FAQ

Do otworów przelotowych czy ślepych?
Gwintownik prosty (spiral point) usuwa wiór do przodu - jest przeznaczony do otworów przelotowych.

Czym różni się UNC od gwintu metrycznego?
UNC to amerykański gwint calowy o zarysie 60°, oznaczany liczbą zwojów na cal (np. 1/4-20 UNC = 20 zwojów na cal). Nie jest zamienny z gwintem metrycznym M.

Czy dostępne są wersje UNF (drobnozwojowe)?
Producent ma w katalogu również wersje UNF. Nie mamy ich w standardowej ofercie sklepu - napisz do nas, wycenimy je na zapytanie.

Którą powłokę wybrać?
TiN do zastosowań uniwersalnych, TiCN do stali o wyższej wytrzymałości i nierdzewnej, TiAlN do materiałów twardych i obróbki na sucho.

Czym różni się HSSE od zwykłego HSS?
HSSE (HSS-E) zawiera dodatek kobaltu (min. 4,5% Co) lub wanadu (min. 2,6% V), co zwiększa twardość na gorąco i trwałość krawędzi w porównaniu ze zwykłym HSS.

Chłodzenie?
Zalecane chłodzenie emulsją lub olejem gwintującym; powłoka TiAlN dopuszcza pracę na sucho lub z minimalnym smarowaniem (MQL).
