Trzpień zaciągowy (grzybek) CAT30/CAT40/CAT45/CAT50, gwint calowy

1. Trzpień CAT i geometria wymagana przez wrzeciono

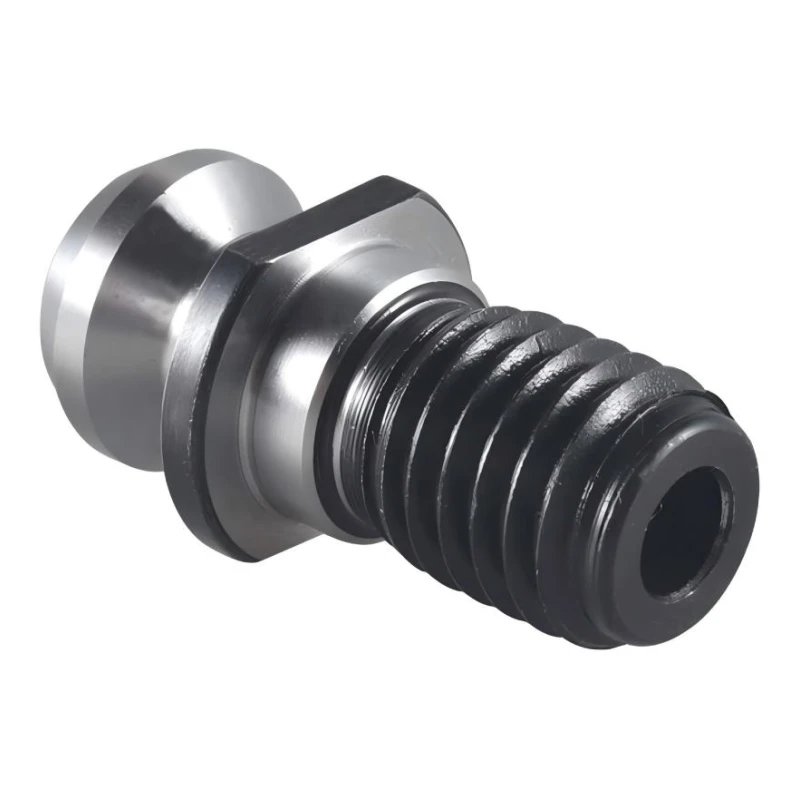

Trzpień zaciągowy jest elementem wkręcanym w oprawkę narzędziową. Jego główka współpracuje z mechanizmem chwytającym wrzeciona. Dobór obejmuje pełny profil główki i szyjki, gwint, długości, kąt oraz przebieg kanału i uszczelnienie.

Poniżej przedstawiono osobne geometrie odniesienia. Nominały służą do porównania z rysunkiem części wymaganej przez maszynę; nie są pomiarem konkretnego trzpienia. Sama nazwa CAT40 lub CAT50 nie rozstrzyga wykonania.

2. Krótkie CAT, długie BT-CAT i metryczne Mazak

Nie łącz wymiarów krótkiego CAT z długim BT-CAT ani z metrycznym Mazak. Oznaczenie rozmiaru oprawki, podobna nazwa i jedna wspólna średnica nie wystarczają do zamiany części. Nazwy rodzin nie są potwierdzeniem zgodności konkretnego trzpienia z normą lub maszyną.

3. Nominalne wymiary krótkiego profilu LDA

W tej tabeli długości i średnice są podane w milimetrach. M zachowuje pełne calowe oznaczenie gwintu. Wartości dotyczą wyłącznie rysunku LDA z symbolami D1/D2/L/L1/L2/H/H1; nie przypisują tego profilu do części na podstawie samej nazwy wariantu.

D1 oznacza średnicę szyjki, a D2 maksymalną średnicę główki. Tabela nie określa kąta chwytania, przebiegu wiercenia, O-ringu ani materiału. Te cechy wymagają osobnego rozpoznania.

4. Osobne oznaczenia G i θ w krótkich oraz długich rysunkach

Poniższe oznaczenia pochodzą z odrębnych geometrii z symbolami G oraz θ. Kod profilu jest odniesieniem do rysunku, a nie dowodem wykonania otworu lub uszczelnienia konkretnej części.

Kąt θ odczytuj z właściwego rysunku. Nie przenoś automatycznie kąta 45° na profil z oznaczeniem 90° ani na tabelę LDA, która go nie ustala.

W tych odrębnych tabelach nie ustalono jednoznacznie jednostki liczb L/B/C/E/F. Nie należy traktować ich jako milimetrów ani cali i nie należy przeliczać ich do tabeli LDA. Dlatego tutaj podano wyłącznie potwierdzone oznaczenia gwintu, liczbę zwojów i kąt. Do porównania długości potrzebny jest rysunek z jednoznaczną jednostką.

5. Symbole i właściwe punkty pomiaru

L1 i L2 określają położenie główki względem kołnierza, a nie długość gwintu. Symbole z różnych rysunków nie są jedną wspólną tabelą: używaj wartości i punktów pomiaru z wybranego profilu. Nie zastępuj F średnicą D1 wyłącznie na podstawie podobnej liczby.

6. Kanał i O-ring sprawdzane oddzielnie

Przebieg wiercenia i uszczelnienie są osobnymi cechami. Widoczny otwór w czole główki nie potwierdza kanału przelotowego. Brak przelotu nie oznacza braku każdego otworu; może występować otwór ślepy lub inne wiercenie.

Obecność O-ringu nie potwierdza przelotu, a przelot nie określa liczby lub miejsca pierścieni. Porównaj kanał wymagany przez układ chłodzenia oraz miejsce przylegania uszczelnienia, rowek i obecność pierścieni. Litery A/B lub C w nazwie profilu nie zastępują tego sprawdzenia.

Nominalne tabele zewnętrzne nie przypisują otworu, uszczelnienia ani materiału do wybranego rozmiaru. Nie wnioskuj o tych cechach z samego kształtu główki lub gwintu.

7. Jak porównać wymagany trzpień

Zacznij od pełnego rysunku części wymaganej przez wrzeciono. Porównaj kolejno:

1. Rodzaj geometrii: krótki CAT/LDA, długi BT-CAT/MAS albo odrębny profil metryczny.
2. Pełne oznaczenie gwintu oraz zwoje na cal lub skok wymagany na rysunku.
3. Średnice główki i szyjki oraz kąt właściwej powierzchni chwytowej.
4. Długość całkowitą i położenie główki względem kołnierza, od tych samych punktów pomiaru.
5. Przebieg kanału oraz osobne wymagania uszczelnienia.

Gwint 5/8"-11 nie jest oznaczeniem M16, a 1"-8 nie jest M24. Liczby 11 i 8 nie oznaczają milimetrowego skoku. Nie zamieniaj wykonania calowego na metryczne na podstawie zbliżonej średnicy. Zgodność jednego parametru nie potwierdza całego profilu.

8. Krótkie FAQ

Czy CAT40 oznacza jeden uniwersalny trzpień?
Nie. Krótki CAT, długi BT-CAT i metryczne wykonania Mazak są odrębnymi geometriami.

Co oznacza 11 w gwincie 5/8"-11?
Jedenaście zwojów na cal, nie skok 11 mm.

Czy L1 i L2 są długością gwintu?
Nie. W rysunku LDA dotyczą położenia główki względem płaszczyzny oporowej kołnierza.

Czy liczbę bez jednostki można od razu przeliczyć?
Nie. Najpierw ustal jednostkę i właściwy symbol na pełnym rysunku.

Czy O-ring potwierdza otwór przelotowy?
Nie. Uszczelnienie i przebieg kanału porównuje się oddzielnie.
