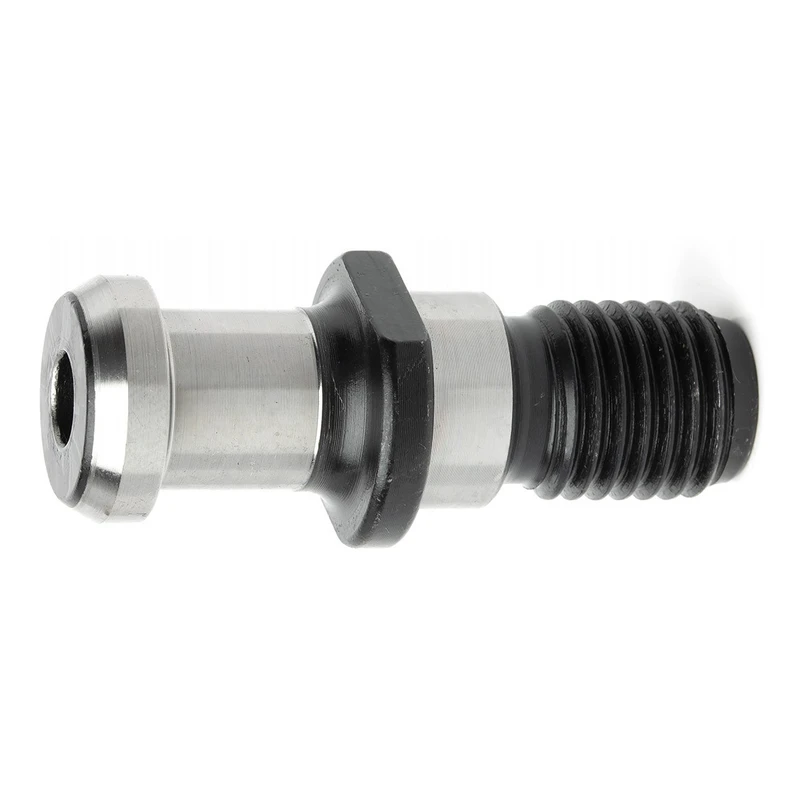

Trzpień zaciągowy (grzybek) ISO7388 A/B 30/40/45/50, gwint M12/M16/M20/M24
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Zapytaj o produkt
Administratorem danych osobowych jest Kortools. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: 3D23-1A5A9
Opis produktu
1. Zastosowanie i profil ISO A/B
Trzpień zaciągowy wkręca się w oprawkę, a jego główka współpracuje z mechanizmem chwytającym wrzeciona. Dobór obejmuje pełny profil części, gwint, długości funkcjonalne oraz przebieg otworu i uszczelnienie.
A i B oznaczają tutaj katalogowe profile geometrii. Rozmiary 30, 40, 45 i 50 są oznaczeniami tych rodzin. Poniższe dane są nominalną referencją do porównania z rysunkiem wymaganej części, a nie pomiarem konkretnego trzpienia.
2. Referencja profilu A
Ta tabela używa symboli rysunku, w którym D oznacza pilot przy gwincie, D1 szyjkę, a D2 główkę. Długości i średnice są w milimetrach. Oznaczenie M nie zawiera tu skoku gwintu.
| Profil A | D [mm] | D1 [mm] | D2 [mm] | M | L [mm] | L1 [mm] | L2 [mm] | H [mm] | H1 [mm] |
|---|---|---|---|---|---|---|---|---|---|
| 30A | 13 | 8 | 12 | M12 | 44 | 24 | 19 | 4 | 3 |
| 40A | 17 | 14 | 19 | M16 | 54 | 26 | 20 | 4 | 4 |
| 45A | 21 | 17 | 23 | M20 | 65 | 30 | 23 | 5 | 5 |
| 50A | 25 | 21 | 28 | M24 | 74 | 34 | 25 | 6 | 7 |
Profil 30A w tej referencji ma szyjkę D1 = 8 mm i główkę D2 = 12 mm. Nie zastępuj tych wartości wymiarami innej rodziny wyłącznie dlatego, że jej nazwa również zawiera rozmiar 30.
3. Referencyjne cechy profilu B
Tabela B zachowuje ten sam sposób oznaczania pilota, szyjki i główki co tabela A. Przedstawia wybrane nominały zewnętrzne; nie jest kompletną specyfikacją każdej części.
| Profil B | D [mm] | D1 [mm] | D2 [mm] | M | L1 [mm] | L2 [mm] | H [mm] | H1 [mm] |
|---|---|---|---|---|---|---|---|---|
| 30B | 13 | 9,3 | 13,3 | M12 | 11,8 | 8,1 | 2,7 | 1,2 |
| 40B | 17 | 12,95 | 18,95 | M16 | 16,4 | 11,15 | 3,25 | 1,75 |
| 45B | 21 | 16,3 | 24,05 | M20 | 20,95 | 14,85 | 4,25 | 2,25 |
| 50B | 25 | 19,6 | 29,1 | M24 | 25,55 | 17,95 | 5,25 | 2,75 |
Długość całkowitą L dla profili 40B i 50B dobierz z pełnego rysunku wymaganego wykonania. W tej tabeli nie podano dla nich jednej wartości L. Same średnice lub gwint nie rozstrzygają tej długości.
Dla pozostałych pokazanych odniesień B długość całkowita wynosi: 30B — L = 27 mm, 45B — L = 56 mm. To również dane referencyjne, które należy porównać z wymaganym profilem.
4. Punkty pomiaru L, L1, L2, H i H1
| Symbol w tabelach A/B | Znaczenie według właściwego rysunku |
|---|---|
| D | Średnica cylindrycznego pilota przy gwincie |
| D1 | Średnica szyjki pod główką chwytową |
| D2 | Maksymalna średnica główki chwytowej |
| M | Oznaczenie gwintu; skok i klasę gwintu sprawdź osobno |
| L | Długość całkowita od czoła główki do końca części gwintowanej |
| L1 | Od czoła główki do płaszczyzny oporowej przy kołnierzu po stronie gwintu |
| L2 | Od tylnej granicy główki do tej samej płaszczyzny oporowej |
| H | Lokalny odcinek osiowy oznaczony H przy kołnierzu |
| H1 | Osobny lokalny odcinek osiowy oznaczony H1 przy kołnierzu |
L1 i L2 nie są długością gwintu. H i H1 zachowują własne punkty zaczepienia na rysunku; nie przenoś wartości z innego profilu lub innego układu symboli. Skok gwintu i kąt powierzchni chwytowej porównaj z rysunkiem wymaganej części.
5. Odrębny układ symboli D3, D2, D1, D i d
W poniższej referencji symbole mają inne znaczenie: D to główka, D1 szyjka, D2 pilot, D3 wymiar poprzeczny kołnierza, a małe d oznacza średnicę otworu na rysunku. Nie zamieniaj D z tej tabeli z D pilota w tabelach powyżej.
| Profil odniesienia | D3 [mm] | D2 [mm] | D1 [mm] | D [mm] | M | d [mm] |
|---|---|---|---|---|---|---|
| 40A | 23 | 17 | 14 | 19 | M16 | 7 |
| 50A | 38 | 25 | 21 | 28 | M24 | 10 |
| 40B | 22,5 | 17 | 12,95 | 18,95 | M16 | 7,35 |
| 50B | 37 | 25 | 19,6 | 29,1 | M24 | 11,55 |
D3 opisuje wymiar poprzeczny kołnierza i nie określa automatycznie rozmiaru pod klucz. Wartość d dotyczy otworu w geometrii odniesienia; nie przesądza o przebiegu wiercenia w konkretnej części.
Długości całkowite dla odniesień 40A i 50A są podane w tabeli A. Dla 40B i 50B wymagany jest pełny właściwy rysunek z długością L. Tej tabeli średnic nie należy traktować jako samodzielnego potwierdzenia zamienności.
6. Otwór i O-ring jako osobne cechy
Kanał przelotowy łączy oba końce trzpienia. Otwór ślepy kończy się wewnątrz części. Widoczny wlot w czole główki ani nominalna średnica d nie potwierdzają przelotu.
Litera A lub B określa tutaj profil referencyjny, a nie automatycznie wykonanie chłodzenia. Przebieg kanału, obecność i liczbę O-ringów oraz miejsce ich przylegania sprawdzaj oddzielnie. Pierścień nie jest dowodem przelotu, a kanał nie opisuje uszczelnienia.
7. Dobór pełnego profilu do wrzeciona
Zacznij od rysunku części wymaganej przez maszynę. Porównaj kolejno:
- Oznaczenie gwintu, jego skok i wymagane wykonanie.
- Główkę, szyjkę, pilot i kołnierz, używając symboli właściwego rysunku.
- Długość całkowitą i odległości funkcjonalne mierzone między wskazanymi powierzchniami.
- Kąt powierzchni współpracującej z mechanizmem chwytającym.
- Przebieg kanału i osobne wymagania uszczelnienia.
ISO A/B nie jest automatycznym aliasem SK ani profilu opisywanego jako DIN 69872. Lekkie trzpienie ISO20/25/30 do innych oprawek również stanowią osobną rodzinę. Zgodność samego M16 albo zbliżonych średnic nie zastępuje porównania całego profilu.
8. Krótkie FAQ
Czy A oznacza przelot, a B otwór ślepy?
Nie w tej referencji. Są to oznaczenia profili; kanał należy rozpoznać osobno.
Czy litera D ma zawsze to samo znaczenie?
Nie. W tabelach A/B oznacza pilot, a w odrębnej tabeli D3/D2/D1/D oznacza główkę.
Czy dla 40B lub 50B wystarczy podany gwint?
Nie. Wymagany jest pełny rysunek z długością L i pozostałymi punktami pomiaru.
Czy nazwa ISO potwierdza zamienność?
Nie. Dobór zależy od pełnej geometrii, kanału i uszczelnienia wymaganych przez wrzeciono.
