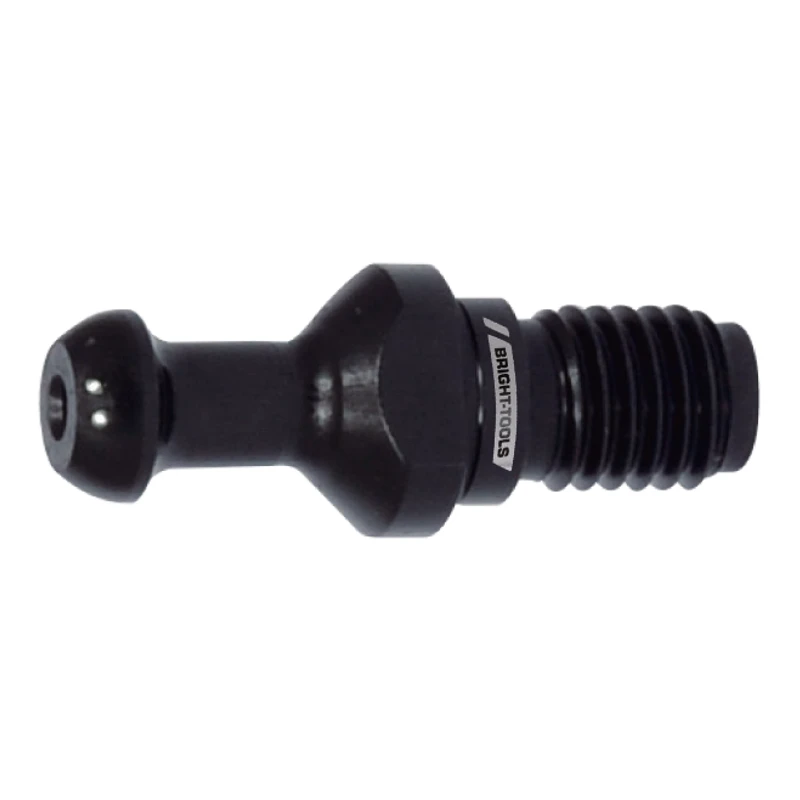

Trzpień zaciągowy (grzybek) ISO20/ISO25/ISO30, gwint M8/M12

1. Kompaktowe profile ISO20, ISO25 i ISO30

Trzpień zaciągowy współpracuje z oprawką oraz mechanizmem chwytającym wrzeciona. Dobór wymaga porównania główki, szyjki, kołnierza, pilota, gwintu i długości funkcjonalnych.

Ten opis przedstawia nominalną referencję kompaktowej rodziny ISO20/ISO25/ISO30 opisywanej dla oprawek bez rowków zabierakowych. Rozmiar i nazwa ISO nie zastępują rysunku części wymaganej przez wrzeciono.

2. Odrębna geometria, nie alias SK lub ISO A/B

Ta rodzina ma własny układ symboli i nominałów. Nie jest automatycznym aliasem SK30 ani trzpieni ISO 7388 A/B. Zbliżona długość lub wspólny gwint nie potwierdzają zamienności.

D1 oznacza tutaj kołnierz, a nie szyjkę lub pilot innego rysunku. L1 jest długością całkowitą. Używaj wartości oraz znaczeń symboli z tego konkretnego profilu.

3. Nominalne wymiary referencyjne

Długości i średnice są w milimetrach. D5 zawiera oznaczenie gwintu, nie liczbową średnicę otworu. W tabeli nie dopisano skoku ani klasy gwintu. Są to nominały do porównania z rysunkiem, nie pomiar części.

ISO20 i ISO25 mają oznaczenie M8, lecz inne długości i średnice główki oraz szyjki. Sam gwint nie rozstrzyga ich doboru. ISO30 należy porównywać według własnych wartości, bez przenoszenia wymiarów SK30.

4. Symbole i punkty pomiaru

L1 jest długością całkowitą od czoła główki do końca części gwintowanej. L2 mierzy się od czoła główki do płaszczyzny oporowej, a L3 od jej tylnej granicy do tej płaszczyzny. Nie opisują one automatycznie długości gwintu.

D1 zachowuje wymiar poprzeczny kołnierza, D2 średnicę główki, D3 szyjkę, a D4 pilot przy gwincie. Nie utożsamiaj D1 z rozmiarem pod klucz ani z D1 innej rodziny.

5. Gwint i kąt chwytania

D5 = M8 albo M12 jest oznaczeniem gwintu. Nie podaje tu jego pełnego skoku, kierunku lub tolerancji. Porównaj te wymagania z rysunkiem części oraz oprawki.

Dla tej referencji nie podano liczbowego kąta powierzchni chwytowej. Nie kopiuj kąta z podobnego trzpienia BT, SK lub ISO A/B. Porównaj właściwą powierzchnię główki i geometrię mechanizmu chwytającego.

6. Kanał i O-ring wymagają osobnego rozpoznania

Rysunek referencyjny nie ustala osiowego kanału ani uszczelnienia. Nie rozstrzyga, czy konkretna część ma przelot, otwór ślepy, zagłębienie lub nie ma wiercenia. Widoczny otwór w czole nie wystarcza do ustalenia jego przebiegu.

O-ring jest osobną cechą. Obecność, liczba i położenie pierścieni oraz miejsce kontaktu z układem maszyny muszą być porównane niezależnie od zewnętrznych średnic i długości. Tabela nie przypisuje kanału lub O-ringu do rozmiaru ISO20/25/30.

7. Dobór kompletnego profilu

Zacznij od pełnego rysunku części wymaganej przez wrzeciono. Porównaj:

1. Główkę D2 i szyjkę D3 z wymaganymi powierzchniami chwytowymi.
2. Kołnierz D1 i pilot D4, zachowując właściwy układ symboli.
3. Długość całkowitą L1 oraz odległości L2/L3 od wskazanych powierzchni.
4. Gwint D5 i jego pełne wymagania, a także kąt chwytania.
5. Przebieg kanału i oddzielne wymagania uszczelnienia.

Nie wybieraj części wyłącznie po liczbie 20, 25 lub 30 w nazwie. Nominalna geometria nie potwierdza materiału, normatywnej zgodności, momentu dokręcania lub dopasowania do konkretnego modelu maszyny.

8. Krótkie FAQ

Czy ISO30 jest tym samym co SK30?
Nie wynika to z nazwy. Ta kompaktowa rodzina ma własny profil; porównaj pełny rysunek.

Czy L1 jest odległością do kołnierza?
Nie w tej referencji. L1 oznacza długość całkowitą.

Co oznacza D1?
Wymiar poprzeczny kołnierza, nie średnicę szyjki.

Czy D5 jest średnicą kanału?
Nie. D5 zawiera oznaczenie gwintu M8 lub M12.

Czy rozmiar wskazuje O-ring lub przelot?
Nie. Kanał i uszczelnienie sprawdza się osobno.
