Trzpień zaciągowy (grzybek) do maszyn Mazak BT40/BT50, gwint M16/M24, C/CO

1. Trzpień i geometria wymagana przez wrzeciono

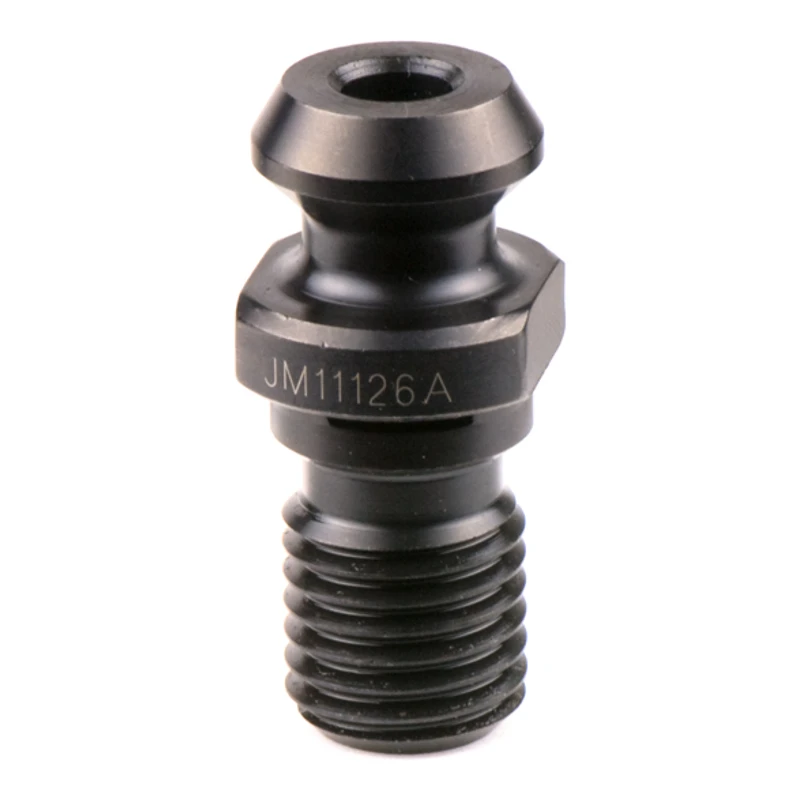

Trzpień zaciągowy wkręca się w oprawkę, a jego główka współpracuje z mechanizmem chwytającym wrzeciona. Dobór obejmuje pełny profil główki i szyjki, gwint, długości, powierzchnie chwytowe oraz kanał i uszczelnienie.

Poniżej przedstawiono nominalne geometrie odniesienia Mazak BT40 i BT50. Nie są pomiarem konkretnej części. Wymagany profil porównaj z dokumentacją modelu i wykonania wrzeciona; sama marka maszyny nie określa jednego uniwersalnego trzpienia.

2. Odrębna rodzina Mazak BT

Geometria Mazak BT ma własną długość, główkę i szyjkę. Nie jest automatycznie ogólnym BT/MAS403 ani profilem trzpienia do Haasa. Wspólny rozmiar BT lub gwint nie wystarcza do zamiany tych geometrii.

Rysunek wymaganej części określa także położenie główki względem kołnierza i właściwą powierzchnię chwytającą. Podobne wymiary pojedynczych elementów nie potwierdzają całego profilu.

3. Nominalne wymiary referencyjne

Tabela zawiera pełne podane nominały tej geometrii odniesienia. Długości i średnice są w milimetrach. M zachowuje oznaczenie gwintu metrycznego bez dopisanego skoku lub klasy gwintu.

Wymiary zewnętrzne nie przypisują przebiegu wiercenia lub O-ringu do rzeczywistej części. Do porównania zachowaj symbole i punkty pomiaru właściwego rysunku.

4. Symbole i właściwe punkty pomiaru

L oznacza długość całkowitą od czoła główki do końca części gwintowanej. L1 biegnie od czoła główki do płaszczyzny oporowej przy kołnierzu; nie jest długością gwintu.

W tej referencji BT D jest pilotem, D1 szyjką, D2 główką, a D3 wymiarem poprzecznym kołnierza. Małe d oznacza osiową cechę na rysunku. Nie odczytuj go jako średnicy szyjki.

Wymiar poprzeczny kołnierza nie określa automatycznie rozmiaru pod klucz. Używaj własnych punktów zaczepienia każdej linii wymiarowej.

5. Tylny skos 45° i przód 30°

Rysunek odniesienia rozdziela dwa oznaczenia kąta. 45° należy do tylnego skosu chwytowego główki między jej największą średnicą a szyjką. Osobne 30° jest oznaczone przy przodzie główki.

Nie zamieniaj tych powierzchni przy porównywaniu kąta. Nominalny znak na rysunku nie zastępuje rozpoznania profilu i pomiaru konkretnej części.

6. Otwór i uszczelnienie jako osobne cechy

W tej referencji d wynosi 7 mm dla BT40 i 10 mm dla BT50. Jest to nominalna średnica osiowej cechy pokazanej na rysunku; nie jest potwierdzeniem przelotu w rzeczywistym trzpieniu.

Kanał przelotowy łączy oba końce części. Otwór ślepy kończy się wewnątrz niej. Widoczny otwór w czole główki nie rozstrzyga przebiegu wiercenia.

O-ring i kanał są oddzielnymi cechami. Porównaj obecność i liczbę pierścieni, miejsce rowka lub uszczelnienia oraz powierzchnię przylegania z wymaganiami układu maszyny. Oznaczenia C/CO w kodzie nie zastępują tej kontroli i nie powinny otrzymywać znaczenia z innej rodziny.

7. Dobór do modelu i wykonania wrzeciona

Zacznij od pełnego rysunku trzpienia wymaganego przez model i wykonanie wrzeciona. Porównaj kolejno:

1. Właściwą rodzinę Mazak BT lub Mazak CAT.
2. Gwint, jego skok i wymagane wykonanie.
3. Główkę, szyjkę, pilot i kołnierz z własnymi symbolami.
4. Długość całkowitą i odległości od główki do płaszczyzny oporowej.
5. Tylną powierzchnię chwytową i oddzielny przód główki.
6. Kanał oraz osobne wymagania uszczelnienia.

Wartość M16 lub M24 nie podaje tu skoku. Nie ustalaj go z samego rozmiaru ani z podobieństwa do innej części. Referencja nie jest potwierdzeniem zgodności ze wszystkimi wrzecionami o tej nazwie.

8. Krótkie FAQ

Czy Mazak BT i zwykły BT mają ten sam trzpień?
Nie zakładaj tego. Ta referencja ma własne długości i profil główki; porównaj pełny rysunek.

Czy D1 oznacza tę samą cechę w Mazak BT i CAT?
Nie. W BT jest szyjką, a w tej geometrii CAT pilotem przy gwincie.

Czy 45° i 30° opisują ten sam skos?
Nie. 45° jest przy tylnej powierzchni chwytowej, a 30° przy przodzie główki.

Czy CO samo potwierdza O-ring lub przelot?
Nie wyprowadzaj rzeczywistego kanału lub uszczelnienia z samego kodu. Sprawdź te cechy osobno.
