Trzpień zaciągowy (grzybek) do maszyn Mazak CAT40/CAT50, gwint metryczny M16/M24

1. Trzpień i geometria wymagana przez wrzeciono

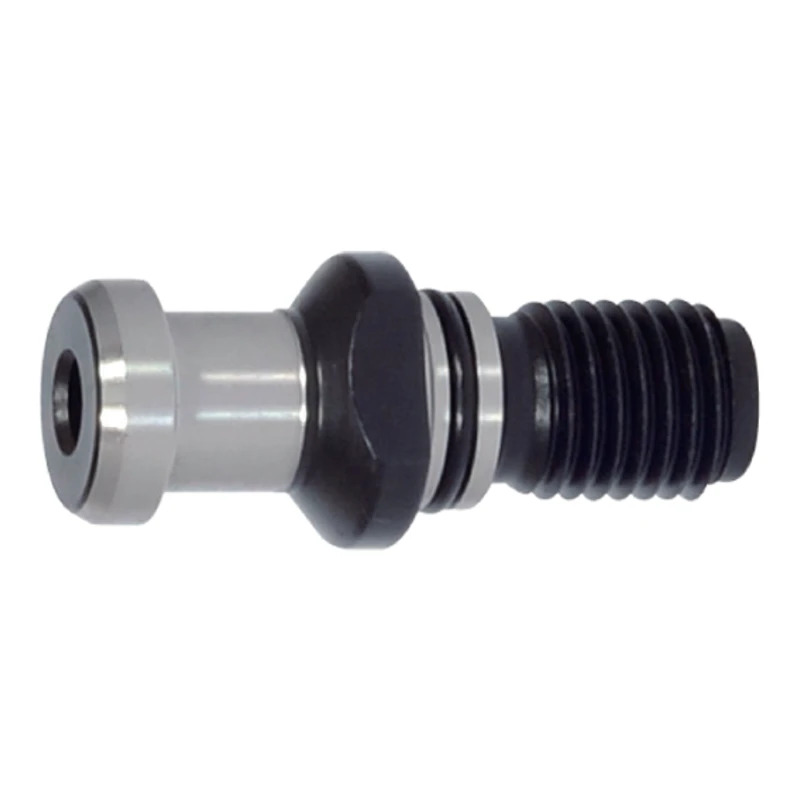

Trzpień zaciągowy wkręca się w oprawkę, a jego główka współpracuje z mechanizmem chwytającym wrzeciona. Dobór obejmuje pełny profil główki i szyjki, gwint, długości, powierzchnie chwytowe oraz kanał i uszczelnienie.

Poniżej przedstawiono nominalne geometrie odniesienia Mazak CAT40 i CAT50. Nie są pomiarem konkretnej części. Wymagany profil porównaj z dokumentacją modelu i wykonania wrzeciona; sama marka maszyny nie określa jednego uniwersalnego trzpienia.

2. Odrębna rodzina Mazak CAT

Ta referencja Mazak CAT ma gwinty metryczne M16 oraz M24 i własny profil. Nie zastępują ich calowe oznaczenia ogólnej rodziny CAT/ANSI. Nie przenoś również długości ani znaczeń symboli z Mazak BT.

Rysunek wymaganej części określa także położenie główki względem kołnierza i właściwą powierzchnię chwytającą. Podobne wymiary pojedynczych elementów nie potwierdzają całego profilu.

3. Nominalne wymiary referencyjne

Tabela zawiera pełne podane nominały tej geometrii odniesienia. Długości i średnice są w milimetrach. M zachowuje oznaczenie gwintu metrycznego bez dopisanego skoku lub klasy gwintu.

Wymiary zewnętrzne nie przypisują przebiegu wiercenia lub O-ringu do rzeczywistej części. Do porównania zachowaj symbole i punkty pomiaru właściwego rysunku.

4. Symbole i właściwe punkty pomiaru

L oznacza długość całkowitą od czoła główki do końca części gwintowanej. L1 biegnie od czoła główki do płaszczyzny oporowej przy kołnierzu; nie jest długością gwintu.

W tej referencji CAT D oznacza wymiar poprzeczny kołnierza, D1 pilot, D2 główkę, a D3 szyjkę. L2 biegnie od tylnej granicy główki do tej samej płaszczyzny oporowej. D1 oraz D3 mają inne znaczenie niż w Mazak BT.

Wymiar poprzeczny kołnierza nie określa automatycznie rozmiaru pod klucz. Używaj własnych punktów zaczepienia każdej linii wymiarowej.

5. Tylny skos 45° i przód 30°

Rysunek odniesienia rozdziela dwa oznaczenia kąta. 45° należy do tylnego skosu chwytowego główki między jej największą średnicą a szyjką. Osobne 30° jest oznaczone przy przodzie główki.

Nie zamieniaj tych powierzchni przy porównywaniu kąta. Nominalny znak na rysunku nie zastępuje rozpoznania profilu i pomiaru konkretnej części.

6. Otwór i uszczelnienie jako osobne cechy

Ta tabela Mazak CAT nie podaje średnicy kanału. Nie przejmuj d = 7 lub 10 mm ani przebiegu otworu z rysunku Mazak BT.

Kanał przelotowy łączy oba końce części. Otwór ślepy kończy się wewnątrz niej. Widoczny otwór w czole główki nie rozstrzyga przebiegu wiercenia.

O-ring i kanał są oddzielnymi cechami. Porównaj obecność i liczbę pierścieni, miejsce rowka lub uszczelnienia oraz powierzchnię przylegania z wymaganiami układu maszyny. Oznaczenia C/CO w kodzie nie zastępują tej kontroli i nie powinny otrzymywać znaczenia z innej rodziny.

7. Dobór do modelu i wykonania wrzeciona

Zacznij od pełnego rysunku trzpienia wymaganego przez model i wykonanie wrzeciona. Porównaj kolejno:

1. Właściwą rodzinę Mazak BT lub Mazak CAT.
2. Gwint, jego skok i wymagane wykonanie.
3. Główkę, szyjkę, pilot i kołnierz z własnymi symbolami.
4. Długość całkowitą i odległości od główki do płaszczyzny oporowej.
5. Tylną powierzchnię chwytową i oddzielny przód główki.
6. Kanał oraz osobne wymagania uszczelnienia.

Wartość M16 lub M24 nie podaje tu skoku. Nie ustalaj go z samego rozmiaru ani z podobieństwa do innej części. Referencja nie jest potwierdzeniem zgodności ze wszystkimi wrzecionami o tej nazwie.

8. Krótkie FAQ

Czy Mazak CAT w tej tabeli ma gwint calowy?
Nie. Referencja podaje M16 i M24 bez skoku; nie zastępuj ich gwintami calowymi CAT/ANSI.

Czy D1 oznacza tę samą cechę w Mazak BT i CAT?
Nie. W BT jest szyjką, a w tej geometrii CAT pilotem przy gwincie.

Czy 45° i 30° opisują ten sam skos?
Nie. 45° jest przy tylnej powierzchni chwytowej, a 30° przy przodzie główki.

Czy CO samo potwierdza O-ring lub przelot?
Nie wyprowadzaj rzeczywistego kanału lub uszczelnienia z samego kodu. Sprawdź te cechy osobno.
