Trzpień zaciągowy (grzybek) do maszyn Haas SK40/SK50, gwint M16/M24

1. Trzpień zaciągowy i dobór do wrzeciona

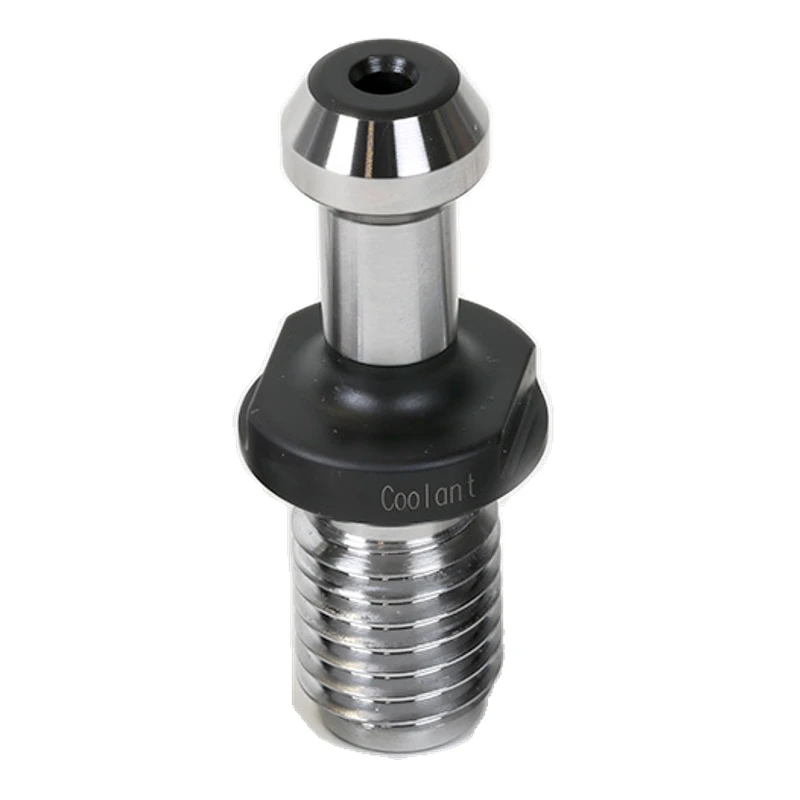

Trzpień zaciągowy wkręca się w oprawkę narzędziową. Jego główka współpracuje z mechanizmem chwytającym wrzeciona. Dobór wymaga porównania pełnego profilu, gwintu i punktów pomiaru oraz kanału i uszczelnienia.

Ten opis przedstawia nominalną geometrię odniesienia dla metrycznych wykonań SK40 i SK50 używanych w maszynach Haas. Rozmiar oprawki jest jednym z parametrów doboru; nie zastępuje rysunku wymaganej części.

2. Oprawka i geometria trzpienia

DIN 69871 jest oznaczeniem dotyczącym oprawki. Samo oznaczenie oprawki nie określa całego profilu trzpienia ani wykonania jego otworu i uszczelnienia.

Dla wrzeciona porównaj dedykowaną geometrię z poniższym odniesieniem. Zgodność samego gwintu, nazwy SK40 lub SK50 albo jednego wymiaru zewnętrznego nie wystarcza do zamiany trzpieni.

3. Referencyjne wymiary nominalne SK40 i SK50

Tabela służy do porównania z rysunkiem trzpienia wymaganego przez maszynę. Są to nominalne wymiary geometrii odniesienia, a nie pomiar konkretnej części. Dane zewnętrzne nie rozstrzygają wykonania kanału ani O-ringu.

Długości i średnice podano w milimetrach. TP zawiera gwint metryczny wraz ze skokiem; KA jest kątem tylnej powierzchni chwytowej według rysunku.

4. Punkty pomiaru: OAL, FE i FT

FE i FT określają położenie główki względem kołnierza. FT nie jest długością gwintu. Dla obu długości zachowaj punkty zaznaczone na rysunku; pomiar od innej powierzchni da inne znaczenie wyniku.

W rysunku serwisowym SK50 występuje osobne oznaczenie D = 35,2 mm. W tej tabeli FT wynosi 35,05 mm. Wartości z tych dwóch rysunków nie należy uśredniać ani zamieniać. Porównuj pełny rysunek i jego punkty pomiaru dla wymaganego wykonania.

5. Standard i TSC — porównanie kanału

Poniżej porównano wykonania odniesienia. Nie przypisuje to rodzaju kanału do konkretnej części wyłącznie na podstawie nazwy rozmiaru.

Brak kanału przelotowego nie oznacza braku każdego wiercenia. W części może występować otwór ślepy lub inny otwór, którego przebieg trzeba rozpoznać. Sam widoczny otwór w czole główki nie potwierdza przelotu.

Przy doborze do chłodzenia przez wrzeciono sprawdź kanał wymagany przez układ maszyny oraz jego połączenie z oprawką. Geometria zewnętrzna główki i szyjki nie zastępuje rozpoznania wnętrza otworu.

6. O-ring i miejsce uszczelnienia

O-ring oraz kanał chłodziwa są osobnymi cechami. Obecność pierścienia nie potwierdza kanału przelotowego, a wykonanie TSC nie określa samo w sobie liczby lub położenia uszczelek.

Porównaj wymagane miejsce przylegania, obecność i liczbę pierścieni oraz położenie rowka lub uszczelnienia w otworze. Dopasowanie uszczelnienia sprawdza się oddzielnie od gwintu, długości i kąta główki. Tabela wymiarów powyżej nie przypisuje O-ringu do rozmiaru SK40 lub SK50.

7. Jak porównać wymagany profil

Zacznij od rysunku części wymaganej przez wrzeciono. Porównaj kolejno:

1. Wersję metryczną i pełne oznaczenie gwintu wraz ze skokiem.
2. Średnicę główki ØK, szyjki ØN oraz rozmiar W.
3. Długość OAL i odległości FE/FT mierzone od właściwych powierzchni.
4. Kąt KA tylnej powierzchni chwytowej.
5. Przebieg kanału oraz osobne wymagania uszczelnienia.

Metryczne oznaczenia z tej tabeli nie zastępują gwintu calowego innego wykonania. Zgodność jednego parametru, np. M16, nie jest potwierdzeniem pełnego profilu. Zachowaj własne symbole i wymiary rysunku wymaganej części.

8. Krótkie FAQ

Czy oznaczenie DIN 69871 określa cały trzpień?
Nie. Odnosi się do oprawki; profil trzpienia i wymagania wrzeciona porównuje się osobno.

Czy FT jest długością gwintu?
Nie. FT biegnie od tylnej granicy główki do płaszczyzny oporowej kołnierza.

Czy Standard oznacza całkowity brak otworu?
Nie. W porównaniu odniesienia oznacza brak przelotu chłodziwa, bez rozstrzygnięcia innych wierceń.

Czy TSC gwarantuje O-ring?
Nie. Kanał i uszczelnienie należy sprawdzić oddzielnie.
