Trzpień zaciągowy (grzybek) JIS 30P/35P/40P/45P/50P/55P

1. Trzpień zaciągowy i profile JIS

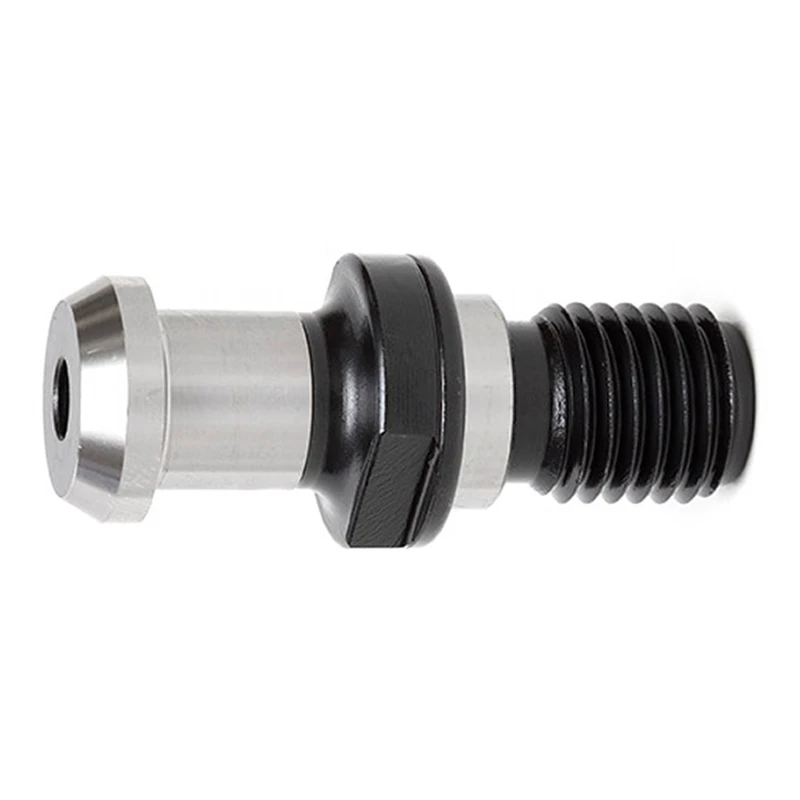

Trzpień zaciągowy wkręca się w oprawkę narzędziową, a jego główka współpracuje z mechanizmem chwytającym wrzeciona. Dobór wymaga porównania całego profilu, gwintu, długości funkcjonalnych oraz kanału i uszczelnienia.

W tym opisie profile JIS 30P, 35P, 40P, 45P, 50P i 55P są nominalnymi odniesieniami geometrycznymi. Oznaczenie rozmiaru lub litera P nie zastępują rysunku części wymaganej przez maszynę.

2. Nominalne wymiary referencyjne

Tabela przedstawia dane zewnętrznego profilu referencyjnego, a nie pomiary konkretnej części. Długości i średnice podano w milimetrach. M zachowuje oznaczenie gwintu bez dopisanego skoku.

W odniesieniu 35P średnica szyjki D1 wynosi 11 mm. Profile 30P i 35P mają to samo oznaczenie gwintu M12, ale różne średnice szyjki i główki. Sam M12 nie rozstrzyga ich doboru.

3. Jak odczytywać symbole rysunku

L1 i L2 nie są długością gwintu. Zachowaj punkty pomiaru zaznaczone na właściwym rysunku. H oraz H1 również odnoszą się do lokalnych linii wymiarowych; nie przenoś ich z innej rodziny trzpieni.

4. Gwint, rozmiar i kąt chwytania

Oznaczenia M12, M16, M20, M24 i M30 w tabeli określają gwint bez pełnej specyfikacji skoku. Porównaj skok z wymaganiem oprawki oraz rysunkiem części. Nie ustalaj go na podstawie samej średnicy.

Tabela nie podaje kąta powierzchni chwytowej. Porównaj właściwą powierzchnię główki i jej kąt z rysunkiem wymaganym przez wrzeciono. Kąt innego profilu o podobnej długości nie jest parametrem tej części.

Numer rozmiaru w nazwie profilu nie zastępuje średnic D, D1 i D2. Różnice szyjki, główki i położenia powierzchni chwytowej pozostają istotnymi elementami pełnego profilu.

5. Kanał przelotowy i inne wiercenia

Kanał przelotowy łączy oba końce trzpienia. Otwór ślepy kończy się wewnątrz części. Wykonanie bez przelotu może mieć inne wiercenie, dlatego należy rozpoznać jego przebieg.

Widoczny otwór w czole główki ani litera P nie potwierdzają przepływu chłodziwa przez trzpień. Tabela wymiarów zewnętrznych nie ustala przebiegu, średnicy lub głębokości otworu w konkretnej części.

Przy doborze do chłodzenia przez wrzeciono porównaj kanał wymagany przez układ maszyny i sposób połączenia z oprawką. Profile z tym samym gwintem mogą wymagać osobnego rozpoznania wykonania wewnętrznego.

6. O-ring i miejsce uszczelnienia

Kanał i O-ring są oddzielnymi cechami wykonania. Pierścień nie jest dowodem przelotu, a otwór przelotowy nie określa obecności lub liczby uszczelek.

Porównaj obecność i liczbę pierścieni, położenie rowka oraz wymagane miejsce przylegania uszczelnienia. Uszczelnienie na zewnątrz i wewnątrz otworu wymagają sprawdzenia właściwego kontaktu z układem maszyny. Nominalny profil zewnętrzny nie zastępuje tej kontroli.

7. Dobór pełnego profilu do wrzeciona

Zacznij od rysunku części wymaganej przez maszynę. Porównaj kolejno:

1. Profil 30P, 35P, 40P, 45P, 50P lub 55P oraz gwint i jego skok.
2. Pilot D, szyjkę D1 i główkę D2.
3. Długość całkowitą L oraz odległości L1/L2 między właściwymi powierzchniami.
4. Lokalne wymiary H/H1 i kąt powierzchni chwytowej.
5. Kanał i osobne wymagania uszczelnienia.

Geometria JIS w tej referencji ma własne wymiary. Nie zastępuj jej automatycznie profilem BT/MAS403 lub SK na podstawie nazwy rozmiaru. Zgodność jednego parametru nie potwierdza całej części.

8. Krótkie FAQ

Czy 30P i 35P są takie same, skoro mają M12?
Nie w tej referencji. Ich szyjki i główki mają różne średnice; porównaj cały profil.

Jakie D1 ma odniesienie 35P?
11 mm. D1 oznacza średnicę szyjki pod główką.

Czy P oznacza kanał chłodzący?
Nie wyprowadzaj przebiegu kanału z litery profilu. Kanał i uszczelnienie sprawdza się osobno.

Czy L1 albo L2 to długość gwintu?
Nie. Są odcinkami osiowymi od główki do płaszczyzny oporowej wskazanej na rysunku.
