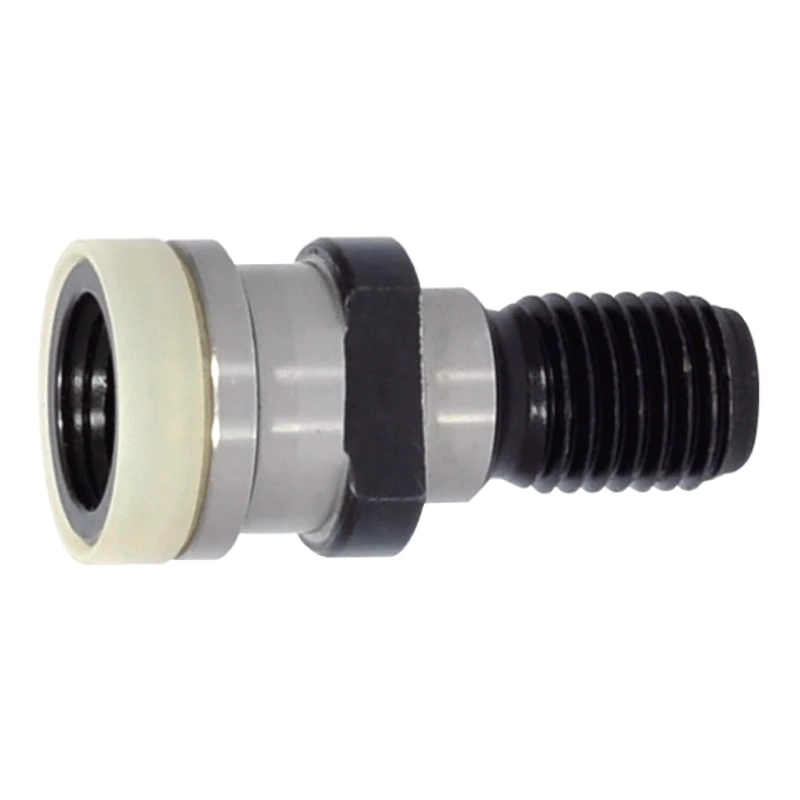

Trzpień zaciągowy (grzybek) OTT40/OTT50, gwint M16/M24

1. Mechanizm OTT i pełny profil części

OTT oznacza odrębny mechanizm chwytania. Zewnętrzne wymiary części chwytnej i gwint nie określają całej geometrii jej wnętrza. Dobór wymaga porównania profilu z wymaganiami mechanizmu we wrzecionie.

Opis przedstawia nominalne odniesienia OTT40 i OTT50, a nie pomiar konkretnej części. Sam rozmiar oprawki lub podobna średnica nie są podstawą zamiany trzpieni.

2. OTT a oznaczenie DIN 2080

DIN 2080-1 dotyczy chwytu stożkowego narzędzia. Nie jest samodzielnym potwierdzeniem normy trzpienia OTT ani opisem pełnego wnętrza jego części chwytnej.

Rozróżniaj oznaczenie oprawki, geometrię trzpienia i wymagania mechanizmu chwytającego. Gwint pasujący do oprawki nie zastępuje sprawdzenia pozostałych powierzchni współpracujących.

3. Nominalne wymiary OTT40 i OTT50

Długości i średnice w tabeli są nominałami w milimetrach. M zachowuje oznaczenie gwintu z tabeli, bez dopisanego skoku lub tolerancji. Dane służą do porównania z pełnym rysunkiem wymaganej części.

Symbole d1/d2/d3/d4 należą do tego profilu OTT. Nie przenoś ich znaczenia z rysunku typowego grzybka SK lub BT. Wymiary zewnętrzne nie rozstrzygają gwintu wewnętrznego ani funkcji widocznego otworu.

4. L1, L2, L3 i pozostałe symbole

L1 oznacza tutaj długość całkowitą, nie odcinek od główki do kołnierza. L2 biegnie od czoła części chwytnej do płaszczyzny oporowej, a L3 od jej tylnej granicy do tej płaszczyzny. Żaden z tych opisów nie jest automatycznie długością gwintu.

d1 to wymiar zewnętrzny części chwytnej, d2 wymiar za nią, a d3 pilot przy gwincie. d4 pozostaje wymiarem osiowej cechy na rysunku. Nie nadaje gwintu ani pełnego kształtu wnętrza.

5. Chwyt wewnętrzny i gwint wymagają osobnego rozpoznania

Duży widoczny otwór nie opisuje całego chwytu wewnętrznego. Nie pozwala ustalić skoku, klasy lub kierunku gwintu wewnętrznego, powierzchni chwytających ani głębokości ich położenia.

Oznaczenia M16 i M24 w kolumnie M nie są specyfikacją wszystkich cech wnętrza. Nie przepisuj ich na nieopisany gwint wewnętrzny. Porównaj geometrię kontaktu z wymaganiami konkretnego mechanizmu.

Tabela nie podaje liczbowego kąta powierzchni chwytowej. Nie przyjmuj kąta z innego profilu wyłącznie na podstawie podobnej długości lub średnicy.

6. Kanał i uszczelnienie jako osobne cechy

Nominalny wymiar d4 = 7 mm dotyczy cechy zaznaczonej na rysunku. Nie potwierdza przelotu chłodziwa, gwintu wewnętrznego lub funkcji dużego otworu części chwytnej.

Kanał przelotowy łączy oba końce części; otwór ślepy kończy się wewnątrz. Widoczny wlot nie rozstrzyga przebiegu. Część bez przelotu może mieć inne wiercenie lub zagłębienie.

Obecność, liczba i położenie O-ringów oraz miejsce przylegania uszczelnienia wymagają osobnego rozpoznania. Pierścień nie dowodzi przelotu, a otwór nie określa uszczelnienia.

7. Jak porównać część wymaganą przez wrzeciono

Zacznij od pełnego rysunku części wymaganej przez mechanizm. Porównaj:

1. Profil i powierzchnie współpracujące części chwytnej, również wewnątrz.
2. Gwint wraz z wymaganym skokiem i wykonaniem.
3. d1/d2/d3 oraz lokalną cechę d4 według własnego rysunku.
4. Długość całkowitą L1 i odległości L2/L3 między wskazanymi powierzchniami.
5. Przebieg kanału oraz osobne wymagania uszczelnienia.

Oznaczenia OTT40/OTT50, DIN 2080 lub M16 nie potwierdzają same w sobie zamienności. Nominały nie ustalają materiału, momentu dokręcania ani parametrów konkretnej części.

8. Krótkie FAQ

Czy DIN 2080 jest normą tego trzpienia?
Nie wyprowadzaj tego z samej nazwy oprawki. DIN 2080-1 opisuje chwyt narzędzia; profil OTT porównuje się osobno.

Czy L1 jest długością gwintu?
Nie. W tej referencji L1 jest długością całkowitą.

Czy d4 = 7 mm potwierdza przelot?
Nie. To nominalna cecha rysunku, bez rozstrzygnięcia przebiegu i funkcji wnętrza.

Czy widoczny duży otwór określa gwint wewnętrzny?
Nie. Jego pełne oznaczenie i geometria chwytu wymagają osobnej specyfikacji.
