Oprawki narzędziowe

Oprawka narzędziowa łączy wrzeciono obrabiarki z narzędziem skrawającym – od jej dokładności i sztywności zależą bicie, trwałość ostrza i jakość powierzchni. Kortools oferuje oprawki w standardach BT, SK (DIN 69871) i HSK, mocowania ER, Weldon, FMB i termokurczliwe, a także akcesoria: tuleje zaciskowe, podstawy montażowe oraz osprzęt do tokarek i frezarek.

Grupy oprawek i akcesoriów

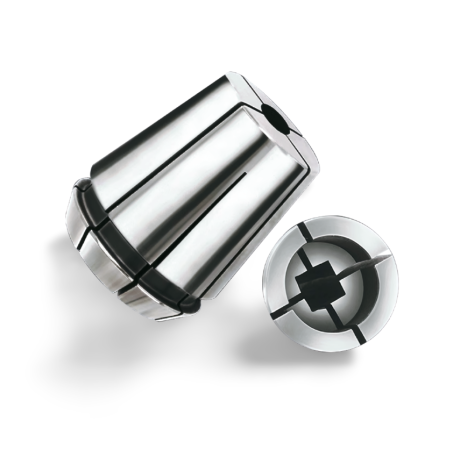

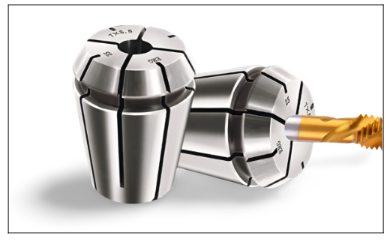

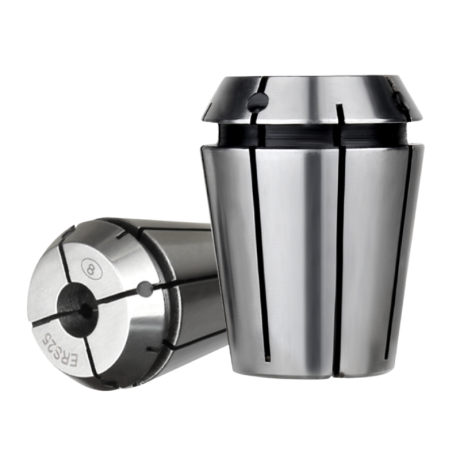

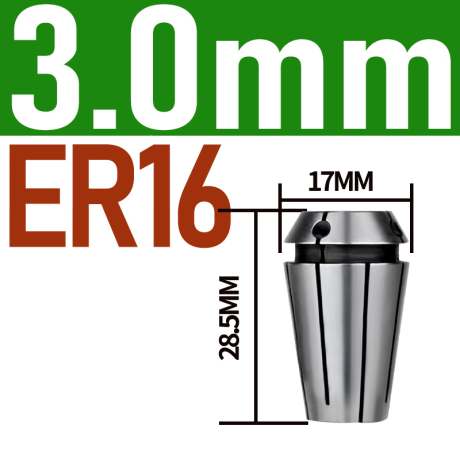

Mocowanie narzędzia: tuleje zaciskowe ER/ERG trzymają frezy, wiertła i gwintowniki w oprawkach ER w zakresie od ER8 do ER40 – to najbardziej uniwersalny system w warsztacie, a wersja ERG dodaje kompensację długości do gwintowania.

Oprawki frezarskie: w ofercie znajdziesz oprawki ER, Weldon, termokurczliwe i hydrauliczne, oprawki do gwintowania ze sprzęgłem przeciążeniowym oraz trzpienie nasadzane FMB do głowic – w stożkach BT, SK (DIN 69871) i HSK.

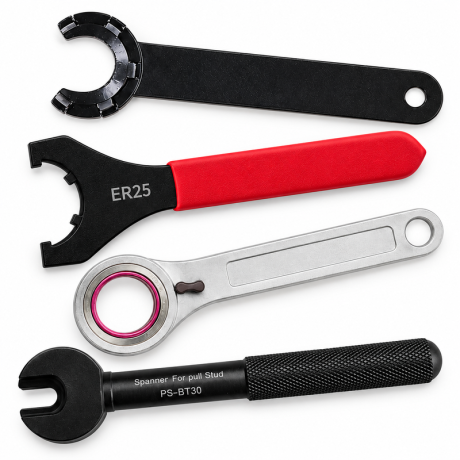

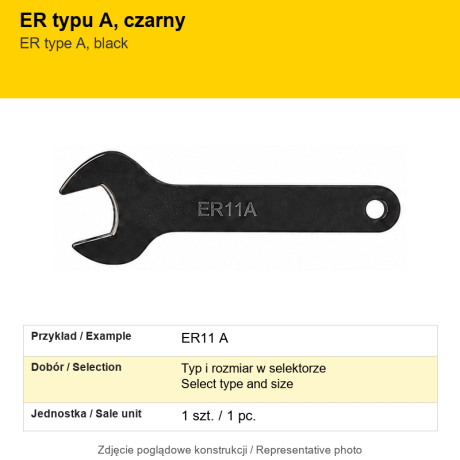

Przygotowanie narzędzi: podstawy montażowe do oprawek z chwytem SK, BT, CAT i HSK pozwalają bezpiecznie zmontować narzędzie, dokręcić nakrętkę i zmierzyć wylot poza maszyną, bez obciążania wrzeciona.

Osprzęt wg maszyny: wyposażenie do tokarki (uchwyty VDI, adaptery MK/Weldon) oraz do frezarki (przedłużki, redukcje średnic, oprawki pływające do rozwiertaków) dopasowane do konkretnego wrzeciona.

Standardy stożków i typy mocowania

• BT i SK (DIN 69871) – najpopularniejsze stożki frezarskie; nie są zamienne (inna geometria kołnierza i gwint ściągacza).
• HSK – stożek pusty z mocowaniem czołowym, do wysokich obrotów i dużej powtarzalności.
• ER – oprawka z tuleją zaciskową, najbardziej uniwersalna do narzędzi trzpieniowych.
• Weldon – mocowanie na płetwę, pewne przy dużych siłach skrawania.
• Termokurczliwe i hydrauliczne – minimalne bicie, do precyzyjnego frezowania.
• FMB – chwyt nasadzany do głowic frezarskich.

Jak dobrać oprawkę narzędziową

• Stożek – musi pasować do wrzeciona maszyny: BT30/40/50, SK30/40/50, HSK-A63.
• Typ narzędzia – trzpieniowe: ER lub Weldon; nasadzane głowice: FMB; maksymalna precyzja: termokurczliwe.
• Dokładność bicia – im mniejsza, tym dłuższa żywotność narzędzia i lepsze wykończenie.
• Obroty – przy wysokich obrotach wybierz oprawkę wyważoną (G2.5) i sztywny stożek HSK.
• Wysięg – możliwie krótki zestaw oprawka–narzędzie ogranicza drgania i poprawia dokładność wymiaru.

Dokładność bicia i wyważenie

Bicie oprawki przenosi się na narzędzie – większe bicie skraca żywotność ostrza, pogarsza gładkość i obciąża wrzeciono. Dla precyzji wybieraj oprawki oraz tuleje ER w klasie AA (≤0,008 mm). Powyżej 8000–10000 obr/min liczy się też wyważenie: standard G2.5 ogranicza drgania i chroni łożyska wrzeciona. Do narzędzi pracujących na wysokich obrotach dobieraj oprawki wyważone fabrycznie i dbaj o czystość stożka oraz powierzchni bazowych przy każdej wymianie.

Skróty i oznaczenia

• BT / SK / HSK – standardy stożków oprawek (mocowanie we wrzecionie).
• ER / ERG – tuleje zaciskowe (ERG do gwintowania z kompensacją długości).
• FMB – chwyt nasadzany do głowic frezarskich.
• G2.5 – klasa wyważenia oprawki.
• VDI – standard mocowania narzędzi w głowicy tokarki.

Najczęściej zadawane pytania

Czym różni się oprawka BT od SK?

Mają inną geometrię kołnierza i gwint ściągacza – nie są zamienne. Wybór zależy od typu wrzeciona maszyny.

Do czego służy oprawka ER?

Mocuje narzędzia o różnych średnicach trzpienia dzięki wymiennym tulejom ER – najbardziej uniwersalne rozwiązanie.

Czym jest oprawka termokurczliwa?

Zaciska narzędzie przez nagrzanie i skurcz oprawki – daje minimalne bicie, ale wymaga nagrzewnicy indukcyjnej.

Jakie znaczenie ma wyważenie G2.5?

Przy wysokich obrotach niewyważona oprawka drga, psuje wykończenie i zużywa wrzeciono; G2.5 to zalecany standard.

Po co podstawa montażowa do oprawek?

Trzyma oprawkę nieruchomo podczas montażu narzędzia i dokręcania nakrętki – bezpiecznie, poza wrzecionem maszyny.
